EVALUATION DU CHAPITRE 3

Proposition N° 1(Valeur: 0.11 ):

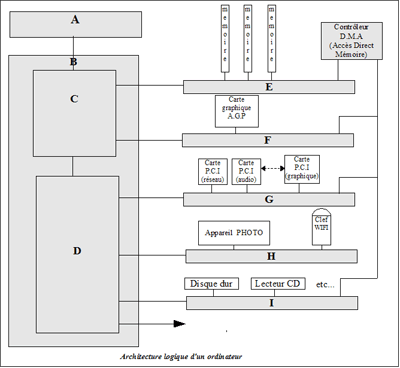

Le composant A est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 2(Valeur: 0.11 ):
Le composant B est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 3(Valeur: 0.11 ):
Le sous-composant C est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 4(Valeur: 0.11 ):
Le composant D est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 5(Valeur: 0.11 ):
Le composant E est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 6(Valeur: 0.11 ):
Le composant F est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 7(Valeur: 0.11 ):
Le composant G est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 8(Valeur: 0.11 ):
Le composant H est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 9(Valeur: 0.12 ):
Le composant I est ne sais pasle bus systèmele processeurle chipsetle bus PCIun bus IDE ou SATAle bus AGPle bus USBle north bridgele south bridge.

Proposition N° 1(Valeur: 0.11 ):
Il faut et il suffit d'une file de ne sais pas458 bits pour coder les 26 lettres majuscules de l'alphabet français.

Proposition N° 2(Valeur: 0.11 ):
Un octet ne sais paspermetne permet pas de représenter le nombre entier positif 270₁₀ en numération binaire.

Proposition N° 3(Valeur: 0.11 ):
Une ne sais pasROMRAM est une mémoire dans laquelle on peut écrire des données.

Proposition N° 4(Valeur: 0.11 ):
Les mémoires SRAM sont ainsi nommées à cause de la lenteur de leur accès, contrairement aux DRAM.
Votre avis: ne sais pasvraifaux.

Proposition N° 5(Valeur: 0.11 ):
La particularité des mémoires SRAM est que les échanges d'informations avec le processeur ne sais passont synchronisés par l'horloge interne du calculateuront un débit supérieur à celui des mémoires DRAM.

Proposition N° 6(Valeur: 0.11 ):
Le volume de tranfer de données entre une DDR SDRAM et le processeur est double de celui d'une SDRAM avec le même processeur, car une DDR SDRAM ne sais paslit ou écrit des files de bits deux fois plus longues qu'une simple SDRAMeffectue deux accès par cycle d'horloge au lieu d'un seul.

Proposition N° 7(Valeur: 0.11 ):
Le procédé qui permet, lors de l'accès en lecture à un mot donné, de lire également les trois mots suivants dans l'ordre d'adressage s'appelle lecture ne sais pasen rafales (burst)multiple(multiple acces)en avance(pre-reading).

Proposition N° 8(Valeur: 0.11 ):
La durée requise pour accéder à un mot particulier d'une mémoire est appelée "temps ne sais pasd'accèsde phasede latencede cycle" de cette mémoire.

Proposition N° 9(Valeur: 0.12 ):
Un connecteur mémoire de type SIMM 72 broches peut accueillir des modules mémoire de type ne sais pasSDRAMDDR SDRAMDDR2 SDRAM, alors qu'un connecteur de type DIMM 184 broches peut accueillir des modules mémoire de type ne sais pasSDRAMDDR SDRAMDDR2 SDRAM.

Proposition N° 1(Valeur: 0.14 ):

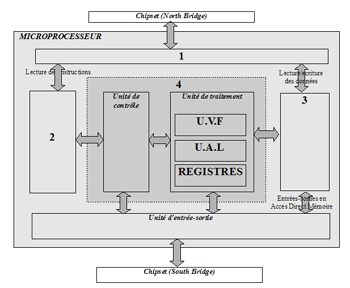

Le composant répéré par le chiffre 1 est ne sais pasle cache secondairele cache primaire d'instructionsle cache primaire de données.

Proposition N° 2(Valeur: 0.14 ):
Le composant répéré par le chiffre 2 est ne sais pasle cache primaire de donnéesle cache primaire d'instructionsle cache secondaire.

Proposition N° 3(Valeur: 0.15 ):
Le composant répéré par le chiffre 3 est ne sais pasle cache primaire de donnéesle cache primaire d'instructionsle cache secondaire.

Proposition N° 4(Valeur: 0.14 ):
Le composant répéré par le chiffre 4 est ne sais pasle processeurle coeurl'unité de traitement du processeur.

Proposition N° 5(Valeur: 0.15 ):
Le composant répéré par le sigle UVF est ne sais pasl'Unité des Valeurs Fractionnairesl'Unité de Virgule Flottantel'Unité de Validation des Fichiers. Son rôle est d'effectuer ne sais pasles calculs sur les données numériques fractionnairesle contrôle du contenu des fichiers.

Proposition N° 6(Valeur: 0.15 ):
Le composant répéré par le sigle UAL est ne sais pasl'Unité d'Activation des Logicielsl'Unité Algébrique Littéralel'Unité Arithmétique et Logique. Son rôle est d'effectuer ne sais pasles opérations logiques et celles portant sur les nombres entiersLes calculs algébriques sur les données littérales.

Proposition N° 7(Valeur: 0.14 ):
Le rôle des REGISTRES est ne sais pasde conserver la configuration de l'ordinateurde stocker des données de calcul intermédiaires afin ne sais pasde pouvoir réinstaller cette configuration au lancement de la machined'éviter des accès inutiles à la mémoire.

Proposition N° 1(Valeur: 0.125 ):
On désigne par "coeur d'un processeur" un sous ensemble de composants de celui-ci qui ne sais passupporte le système d'exploitationpermet d'exécuter un thread logicielassure la circulation des données entre les composants.

Proposition N° 2(Valeur: 0.125 ):
La capacité d'adressage du coeur d'un processeur dépend ne sais pasde la taille de la mémoire vivedu nombre de bits représentant les adresses mémoires ne sais pasinstallée sur la machinetraitées par le coeur.

Proposition N° 3(Valeur: 0.125 ):
La "largeur de mot" d'un coeur de processeur est égale ne sais pasau nombre de bits de ses registres de travaila la taille de la plus longue suite de caractères enregistrables.

Proposition N° 4(Valeur: 0.125 ):
L'exécution d'une instruction qui nécessite 12 "coups d'horloge" sur un coeur cadencé à 2 ghz nécessite ne sais pas24 ns1/6 ns6 ns0.5 ns.

Proposition N° 5(Valeur: 0.125 ):
Le plus grand risque lié à l'opération d'OVERCLOCKING d'un processeur est ne sais pasle "crash" d'une alimentation trop faiblele dysfonctionnement de modules mémoires trop lentsla surchauffe du processeur.

Proposition N° 6(Valeur: 0.125 ):
Un PIPE LINE se montre peu efficace lorsqu'il exécute un programme comportant ne sais pasde longues séquences d'instructions de calculde nombreuses ruptures de séquences.

Proposition N° 7(Valeur: 0.125 ):
Soit une séquence de 3 instructions, chacune s'exécutant en 4 coups d'horloge. L'exécution de cette séquence avec un PIPE LINE de profondeur au moins égal à 4 permet de diminuer ne sais pasde 50%de 75%de cinq huitièmes la durée d'exécution de la séquence.

Proposition N° 8(Valeur: 0.125 ):
L'avantage principal d'un processeur double coeur de 1,7 ghz chacun par rapport à un simple coeur de 3 ghz est ne sais passa fiabilitésa rapidité d'exécutionsa plus faible consommation d'énergie

Proposition N° 1(Valeur: 0.25 ):
Le dispositif de mémoire cache permet ne sais pasde sécuriser l'accèsde partager entre plusieurs coeurs l'accèsde réduire le temps d'accès à certaines données.

Proposition N° 2(Valeur: 0.25 ):
Le dispositif d'antémémoire est d'autant plus efficace que les données du programme en cours d'exécution ont un volume ne sais pasinférieur ou égal àlégèrement supérieur àmultiple de la capacité du cache de données.

Proposition N° 3(Valeur: 0.25 ):
Le dispositif d'antémémoire est ne sais pasplusmoinsni plus, ni moins efficace lorsque le processus exécute une très longue séquence d'instructions que lorsqu'il exécute une courte boucle d'itérations.

Proposition N° 4(Valeur: 0.25 ):
L'efficacité du dispositif de mémoire cache ne sais pasdépend peudépend beaucoupne dépend pas de la manière dont les logiciels sont programmés.

Proposition N° 1(Valeur: 0.14 ):
Le chipset est un dispositif qui permet ne sais pasl'interconnexion des composants principauxle démarragele paramétrage du bios de l'ordinateur.

Proposition N° 2(Valeur: 0.14 ):
Le chipset est, en général, composé de deux éléments: le ne sais pasFront Side BusNorth BridgeBus Système et le ne sais pasSouth BridgeBack Side BridgeBus d'Entrée-Sortie.

Proposition N° 3(Valeur: 0.14 ):
Le bus système est toujours connecté au ne sais pasNorth BridgeSouth Bridge du Chipset.

Proposition N° 4(Valeur: 0.14 ):
Un bus IDE ou SATA est toujours connecté au ne sais pasNorth BridgeSouth Bridge du Chipset.

Proposition N° 5(Valeur: 0.14 ):
Un bus AGP est en général connecté au ne sais pasNorth BridgeSouth Bridge du Chipset.

Proposition N° 6(Valeur: 0.15 ):
Un bus PCI est en général connecté au ne sais pasNorth BridgeSouth Bridge du Chipset.

Proposition N° 7(Valeur: 0.15 ):
Le choix du Chipset a une grande influence sur ne sais pasla capacité d'évolutionla durée de viela consommation électriquela fiabilité d'un ordinateur.

Proposition N° 1(Valeur: 0.14 ):
Les BUS sont des équipements permettant de ne sais pasraccorder à un ordinateur des modules assurant l'interface avec la périphérieinterconnecter les composants principaux d'un ordinateur.

Proposition N° 2(Valeur: 0.14 ):
Le principe de fonctionnement caractéristique d'un BUS est le fait que les données circulant sur celui-ci sont ne sais pasdistribuées à chacun des modules d'interface connectesdes valeurs numériques codées en binaireregroupées en paquets de volume important.

Proposition N° 3(Valeur: 0.14 ):
Un type de BUS donné est caractérisé par ne sais passon protocole de transmission de donnéesla nature des données qu'il est apte à transmettre et ne sais pasle type de média qu'il utilisele type de connecteur qu'il propose.

Proposition N° 4(Valeur: 0.14 ):
Un BUS parallèle permet de transmettre simultanément ne sais pasplusieurs données indépendantesplusieurs bits d'une même donnée.

Proposition N° 5(Valeur: 0.14 ):
Une limitation du débit des BUS parallèles est dûe à ne sais pasla durée de parallélisationl'incertitude sur la durée de propagation de chacun des bits d'une même donnée, surtout lorsque ne sais pasla distance de propagation est importantel'ambiance électromagnétique est perturbée.

Proposition N° 6(Valeur: 0.15 ):
Les BUS ne sais passérieparallèles sont pratiquement toujours employés pour connecter des équipements fixes, situés à l'intérieur du châssis de l'ordinateur, alors que pour connecter des équipements à l'extérieur du châssis, on utilise toujours des BUS ne sais passérieparallèles.

Proposition N° 7(Valeur: 0.15 ):
Un BUS permet la fonction "Plug and Play" lorsqu'il est capable ne sais pasd'accepter une connexion directe avec une console de jeud'identifier un équipement qui lui est connecté.

Proposition N° 1(Valeur: 0.25 ):
Le contrôleur DMA permet à un périphérique d'échanger des données avec ne sais pasle cache primaire de donnéesle processeurla mémoire centrale sans qu'il soit nécessaire que le ne sais paschipsetprocesseurFront Side Bus intervienne pendant l'échange.

Proposition N° 2(Valeur: 0.25 ):
Lors d'une entrée-sortie en mode DMA, le processeur ne sais pasn'intervient jamais dans l'échangeintervient au début de l'échange pour l'initialiserintervient à le fin de l'échange pour le cloreintervient au début de l'échange pour l'initialiser et à la fin pour le clore.

Proposition N° 3(Valeur: 0.25 ):
Le principal avantage du mode DMA. est ne sais pasd'augmenter le débit d'entrée-sortied'alléger la charge de travail du processeurde permettre une prise en compte plus rapide de l'information.

Proposition N° 4(Valeur: 0.25 ):
Le mode DMA est particulièrement adapté au transfer de ne sais pasgros blocsnombreux petits blocs d'informations.

Proposition N° 1(Valeur: 0.25 ):
Le BIOS est ne sais pasun logicielun composant matériel qui permet ne sais pasle chargement en mémoire et le lancement du système d'exploitationl'installation en mémoire et le lancement d'un chargeur de système d'exploitationle traitement des entrées-sorties en binaire.

Proposition N° 2(Valeur: 0.25 ):
Dans sa mémoire morte, le BIOS renferme:

1. ne sais pasUn enregistrement de la configuration courante du BIOSun enregistrement de la configuration d'usine du BIOS
2. ne sais pasdes logiciels de test du matérieldes logiciels de test des logiciels BIOS
3. Un logiciel permettant de charger et lancer les ne sais pasboot-loaderssystème d'exploitation des "périphériques de boot"
4. Un logiciel permettant ne sais pasd'installerde configurerde lancer les autres logiciels du BIOS

Proposition N° 3(Valeur: 0.25 ):
La séquence des opérations d'amorçage est la suivante:

1. ne sais pasRecherche et chargement d'un boot loaderLancement du POSTChargement du système d'exploitationChargement des programmes BIOS
2. ne sais pasRecherche et chargement d'un boot loaderLancement du POSTChargement du système d'exploitationChargement des programmes BIOS
3. ne sais pasRecherche et chargement d'un boot loaderLancement du POSTChargement du système d'exploitationChargement des programmes BIOS
4. ne sais pasRecherche et chargement d'un boot loaderLancement du POSTChargement du système d'exploitationChargement des programmes BIOS

Proposition N° 4(Valeur: 0.25 ):
La pile CMOS permet ne sais pasde conserver le setup courant contenu dans la PROMd'alimenter le BIOS pendant l'amorçage de l'ordinateur et de ne sais pasmaintenir le mode veillefaire fonctionner l'horloge pendant l'arrèt de l'ordinateur}.
